反転型ディスク（RAシリーズ）で使用するためのプレトルクホルダーです。最先端技術により、すべての金属製反転型ディスクでを使用できます。
RAHホルダーホルダー
- 特徴

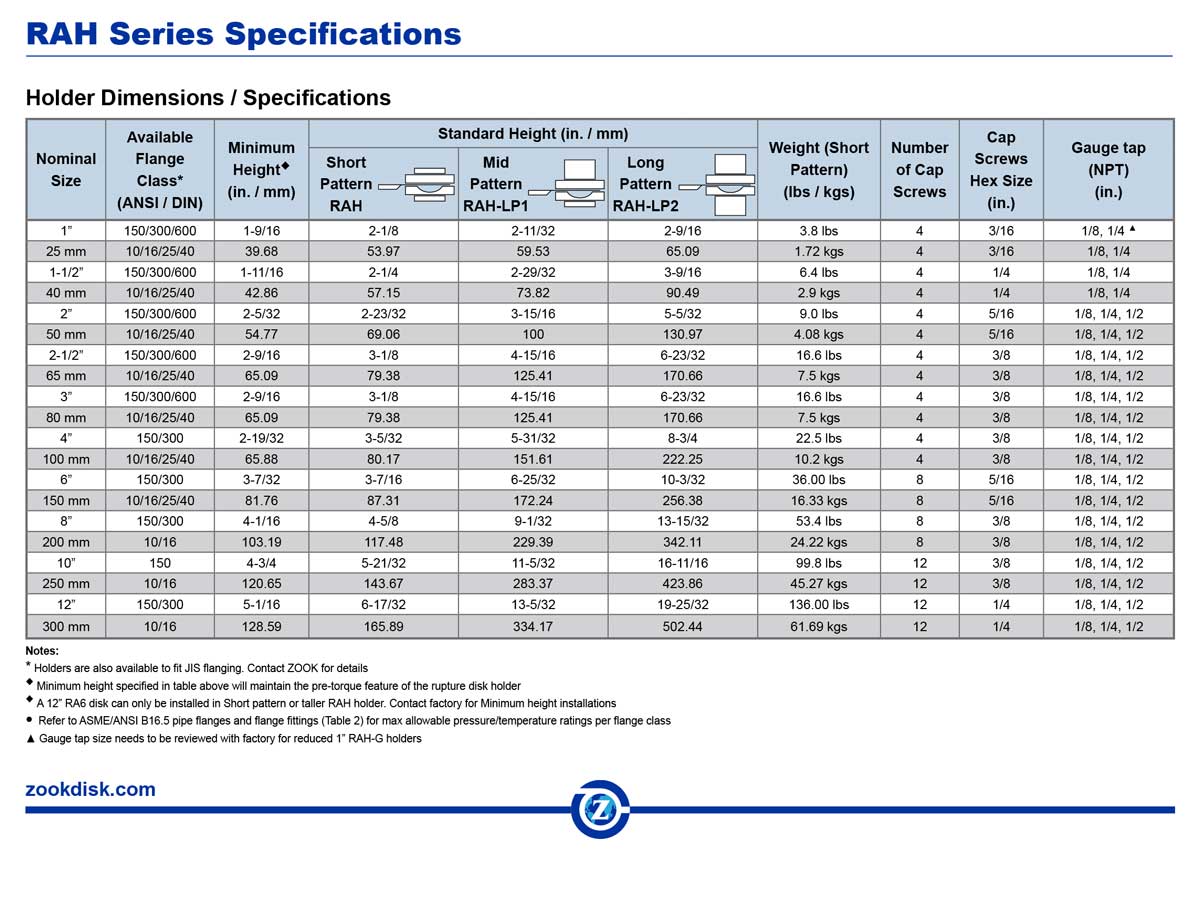

- 【仕様】
- インストール
- データシートとパンフレット
- RAHシリーズは、すべてのZOOK金属製反転型ディスク（RA4、RA6、RA8、RAX）設計に合わせてXNUMXつのホルダーを設計した
- プレトルク設計は、以下のことが可能になります：
- 整備工場でラプチャーディスクとホルダーを組み立てることができます
- ラプチャーディスクのシールの完全性を乱すことなく検査のために配管システムからアセンブリを取り外します
- ホルダーバイトをかみ合わせることによって、プレトルクボルトでディスクを正しく固定します
- ディスクドームはインレットホルダー内に収容されているため、嵌合フランジへの取り付け時にディスクが損傷するのを防止できます
- 位置決めピンにより、反転型ディスクのみホルダーに装着可能です
- フッ素樹脂コーティングされたソケットヘッドキャップねじはホルダーアセンブリの腐食に耐え、特別なソケットなしで簡単に取り外せます
- ポリエチレン製のキャップスクリューカバーにより、キャップスクリューヘッドにゴミがたまるのを防止します
- 口径は1 “から12″まで
- 標準キャストホルダー材質：炭素鋼（WCB）、ステンレス鋼（CF3M）、 ハステロイ（CW12MW）
- ホルダーの仕様は、O.D.に永久的に貼付されます
- バブルタイトなメタルツーメタルバイトとディスクシール
- ディスクタグとホルダーの流れ方向矢印により、ホルダーアセンブリが配管システム内で正しい方向に向いていることが確認できます
- ANSI、DIN、およびJISのフランジクラスおよびタイプ固有、ラプチャーディスクホルダーとは異なる圧力定格を持つ嵌合フランジへのアセンブリの取り付けに対する保護します
- 取り付けラグの位置決め穴は、嵌合フランジと同じ位置にあり、正しい位置合わせができます。水平配管に取り付ける際の追加の「手」としても使用できます
- カスタム材質および代替フランジ (タイプ/定格) の場合、ZOOK はカスタム インサート (RAHI) またはフル フランジ (RAH7) とカスタム全高を提供します。
