アングルシート型ボルト式ラプチャーディスク（バーストディスク）ホルダーは、アングル式ラプチャーディスク（バーストディスク）用のインサートホルダーです。
アングルシートタイプ ホルダー
- 特徴
- 仕様
- データシートとパンフレット
- 30°アングルシートデザイン
- 対応型式：PB、D破裂板用
- アングルシート位置のディスクをインレットホルダーとアウトレットホルダーの間に配置し、適切な取り付けを保証します

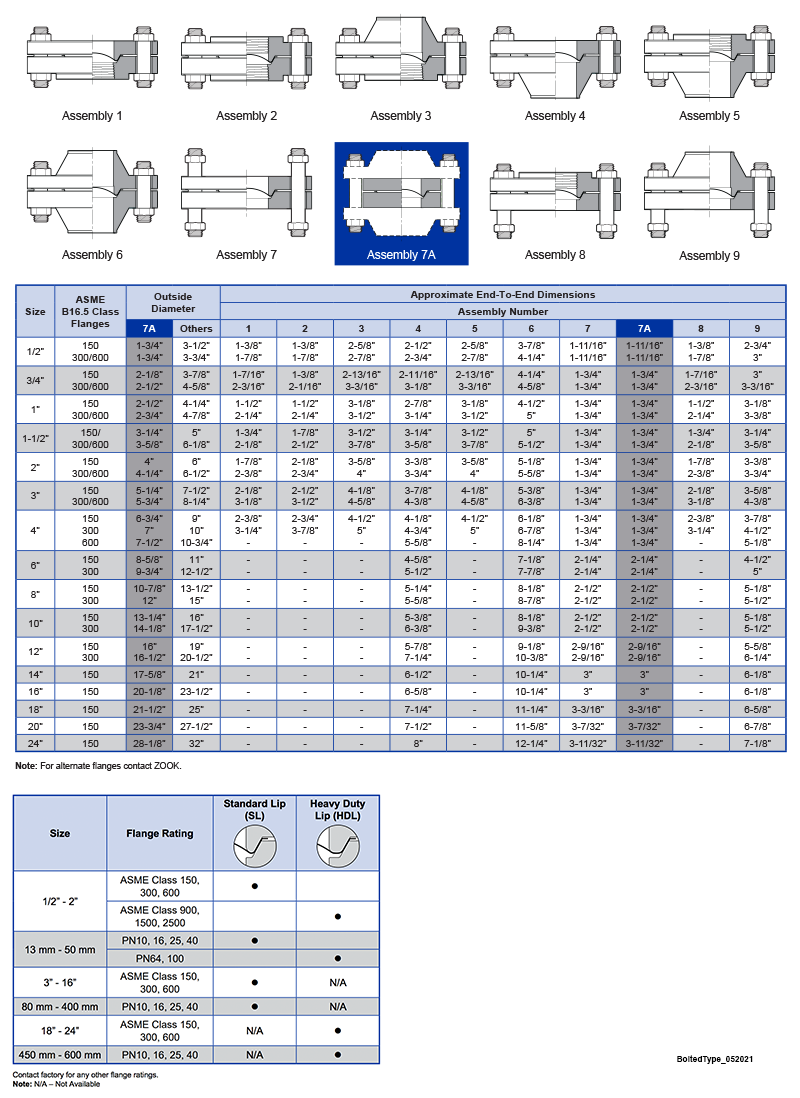

- 使用可能なホルダーの取り付け構成については、このセキュリティ情報の裏側を参照してください
- 材料：炭素鋼、316SS、XNUMXSS。その他材料をご希望に応じております
- サイズ1/2インチ（13mm）から24インチ（600mm）の直径
- ANSIおよびDINフランジのクラスおよびタイプ固有で、ラプチャーディスクホルダーとは異なる圧力定格の嵌合フランジにアセンブリを取り付けないように保護します
- 安全設計のステンレス鋼製サイドクリップが標準装備されているため、ディスクをホルダーに事前に組み立てることができます
- ディスクタグとホルダーの流れ方向矢印により、ホルダーアセンブリが配管システム内で正しい方向に向いていることが確認できます
- オプション：ゲージタップ、ニップルとティー、過流防止弁、圧力計、Jフック、特別な仕上げ材とコーティング
特定の用途に合わせて破裂板のサイズを選択するのにサポートが必要ですか?
意図に基づいて、適切なメッセージを適切なユーザーに適切なタイミングで Zサイズ、正確なディスク サイズを計算する使いやすいオンライン ツール ほんの数分!
Z サイズを調べる
